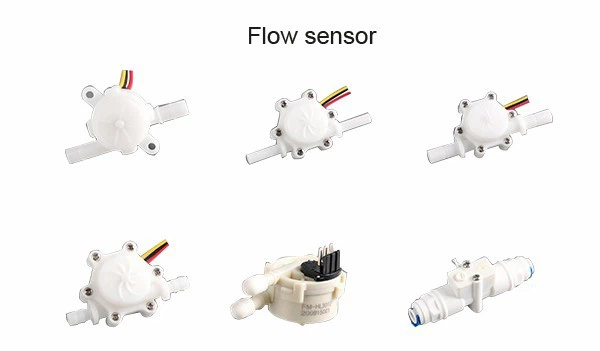

Vandens filtro srauto jutiklis

Vandens filtro srauto jutikliai yra įrenginiai, kurie nustato vandens srautą ir išvesties signalus, tokius kaip impulsai, srovės ar įtampa. Išvesties signalas yra proporcingas vandens srautui, vadovaujantis tam tikru tiesiniu ryšiu, su atitinkamomis konversijos formulėmis ir palyginimo kreivėmis. Tai leidžia valdyti vandens kontrolę ir apskaičiuoti srauto greitį. Suporuoti su keitikliu, vandens srauto jutikliai taip pat gali matuoti terpės energijos nuostolius per tam tikrą laikotarpį, pavyzdžiui, šilumos energijos skaitikliuose. Šie vandens srauto jutikliai paprastai naudojami kartu su valdymo lustais, mikrovaldikliais ir net PLC. Jie siūlo tikslų srauto valdymą, galimybę nustatyti cirkuliacinį srautą, gali rodyti vandens srautą ir apskaičiuoti srauto kaupimąsi.

Vandens srauto jutikliai naudoja Hall elementų Holo efektą magnetiniams fiziniams dydžiams matuoti. Jutiklyje teigiamas Hall elemento polius yra nuosekliai sujungtas su apkrovos rezistoriumi ir yra taikoma 5 V nuolatinė įtampa užtikrinant, kad srovės kryptis būtų statmena magnetinio lauko krypčiai. Kai vanduo teka per turbinos jungiklio korpusą ir priverčia suktis magnetinį rotorių, susidaro besisukantis magnetinis laukas su skirtingais magnetiniais poliais. Šis laukas pjauna magnetinės indukcijos linijas ir sukuria aukštą ir žemą impulsų lygį. Hall elemento išėjimo impulso signalo dažnis yra proporcingas magnetinio rotoriaus greičiui, kuris savo ruožtu yra proporcingas vandens srautui. Šis signalas naudojamas dujiniam vandens šildytuvui paleisti. Empirinė impulsų signalo dažnio formulė pateikiama pagal (1) lygtį:

�=8.1�−3f=8.1q−3

kur:

�f yra impulso signalo dažnis Hz,

�q yra vandens srautas L/min.

Vandens srauto jutiklio grįžtamojo ryšio signalą valdiklis naudoja vandens srauto greičiui nustatyti. Priklausomai nuo dujinio vandens šildytuvo modelio, parenkamas optimalus paleidimo srautas, leidžiantis paleisti esant itin žemam slėgiui (žemiau 0.02MPa).
