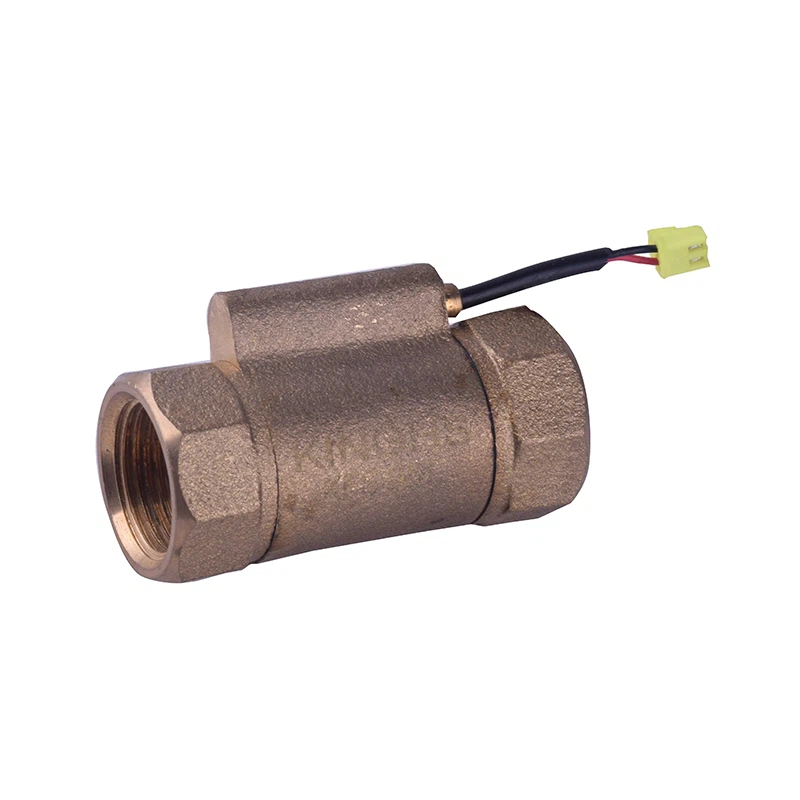

Vandens srauto matuoklio jutiklis

Vandens srauto matuoklio jutiklis susideda iš keturių pagrindinių dalių: varinio vožtuvo korpuso, vandens srauto rotoriaus mazgo, srauto stabilizatoriaus ir Hall elemento. Šį jutiklį įdiekite prie vandens šildytuvo įleidimo angos, kad pamatytumėte, kiek vandens patenka į vidų. Vandeniui tekant per rotoriaus mazgą, sukasi magnetinis rotorius. Šio sukimosi greitis tiesiogiai priklauso nuo vandens tekėjimo greičio. Hall elementas siunčia impulsinius signalus į valdiklį, kuris nustato vandens srautą ir reguliuoja srovę proporcingam vožtuvui. Tai padeda valdyti dujų srautą, todėl naudojant dujinį vandens šildytuvą nepatirsite temperatūros svyravimų.

Šis jutiklis išsprendžia įprastas problemas, pvz., reikalingas aukštas vandens slėgis vandens ir dujų vožtuvams, ir apsaugo nuo klaidos naudojant sklendės tipo vandens vožtuvus, dėl kurių gali kilti sausas degimas. Jis jautrus, ilgalaikis, greitai reaguojantis, saugus, patikimas ir lengvai prijungiamas. Jis netgi gali pradėti veikti esant labai mažam srautui (1,5 l/min.), todėl jis yra mėgstamiausias tarp vartotojų.

Vandens srauto rotoriaus mazgas

Vandens srauto matuoklio jutiklis susideda iš turbinos jungiklio korpuso, magnetinio rotoriaus ir stabdžių žiedo. Kai naudojate vandens srauto jungiklį, jis veikia geriau nei senesnės mechaninės sistemos ir yra daug mažesnis. Kai vanduo teka per turbinos jungiklio korpusą, magnetinis rotorius sukasi. Kai magnetiniai poliai priartėja prie Hall elemento, jis praleidžia elektrą; kai jie tolsta, jis nustoja vesti. Tai padeda išmatuoti, kaip greitai sukasi rotorius.

Iš rotoriaus greičio ir išėjimo signalų galime išsiaiškinti vandens šildytuvo paleidimo vandens slėgį ir srauto greitį, reikalingą jam įjungti. Valdymo grandinė gali įsijungti vandens šildytuvą, kai rotoriaus greitis viršija paleidimo greitį, ir išsijungti, kai jis nukrenta žemiau šio greičio. Paprastai vandens šildytuvo paleidimo vandens slėgis nustatomas ties 0,01 MPa, o paleidimo srautas yra nuo 3 iki 5 L/min, o tai atitinka didžiausio šildytuvo temperatūros padidėjimo standartą.

Be to, kai vanduo teka per nuolatinio magneto magnetinį lauką, jis įmagnetinamas, todėl padidėja deguonies kiekis. Tai suteikia gaivų pojūtį po maudymosi. Stabdžių žiedas sustabdo magnetinio rotoriaus sukimąsi, kai vanduo išjungiamas, o tai taip pat sustabdo impulsų signalus. Valdiklis greitai uždaro dujų vožtuvą ir nutraukia dujų tiekimą, kad išvengtų sauso degimo, kai negauna impulsų signalų.
